Аппараты стальные емкостные

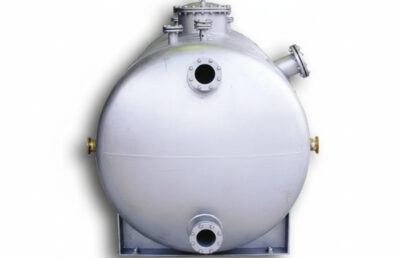

Аппараты стальные емкостные фото

Технические характеристики

Объем аппарата: от 2 до 100 куб.м
Давление аппарата, МПа: 0,8; 1,0; 1,6; 2,5
Класс опасности среды: 2, 3, 4
Климатическое исполнение: УХЛ1, Т1
Типы аппаратов: горизонтальные, вертикальные

Заказать

Емкостные стальные аппараты – незаменимое звено при переработке, производстве и хранении газов, химических веществ, нефтепродуктов и пищевой продукции. Аппараты нашли применение в качестве самостоятельного оборудования, а также в виде конечных и промежуточных резервуаров в технологической схеме. Благодаря антикоррозионным свойствам и устойчивости к действию агрессивных сред, сфера применения стальных емкостей в промышленности практически неограниченная.

Цилиндрические емкостные аппараты для неагрессивных жидкостей и газов представляют собой стальные сварные емкости трех типов:

  • тип 1 – горизонтальные емкости для жидкостей;
  • тип 2 – вертикальные емкости для жидких субстанций;
  • тип 3 – вертикальные емкости для газовых сред.





Параметр/Тип аппарата




Тип 1




Тип 2




Тип 3




Объем, куб.м



от 4 до 100

от 2 до 80

от 2 до 25


Давление, МПа



0,8; 1,0; 1,6; 2,5

0,8; 1,0; 1,6; 2,5

1,0; 1,6; 2,5



Завод «Ремстроймаш» разрабатывает и изготавливает цилиндрические стальные сварные емкости как по каталогу, так и по индивидуальным техническим проектам.

Классификация стальных аппаратов

  1. Вертикальные. В зависимости от формы верхней или нижней поверхности, резервуары имеют маркировку: ВКК, ВПП, ВЭЭ, ВПК.
  2. Горизонтальные. Стандартная маркировка: ГПП, ГКК, ГЭЭ.
  3. Цельносварные емкости.
  4. Разъемные емкости.

Расшифровка маркировки:

  • Г- горизонтальное расположение
  • В – вертикальное расположение
  • П – плоское дно
  • К – коническое днище
  • Э – эллиптическое дно

Виды продукции

Горизонтальные аппараты с эллиптическими днищами фото
Горизонтальные аппараты с эллиптическими днищами
Горизонтальные аппараты с коническими неотбортованными днищами фото
Горизонтальные аппараты с коническими неотбортованными днищами
Вертикальные аппараты с эллиптическими днищами фото
Вертикальные аппараты с эллиптическими днищами
Вертикальные аппараты с плоскими днищами фото
Вертикальные аппараты с плоскими днищами
Вертикальные аппараты с нижним коническим и верхним плоским днищами фото
Вертикальные аппараты с нижним коническим и верхним плоским днищами



Стальное емкостное оборудование нельзя использовать в качестве подземного резервуара для хранения продукции, для эксплуатации на движущихся устройствах и перевозки рабочих сред.

Главные технические характеристики

  • объем;
  • толщина стенки;
  • вид стали;
  • наличие рубашки, трубного пучка или змеевика;
  • тип поддерживающей конструкции;
  • сферу применения.

Скорость коррозии используемых для изготовления емкостей низколегированных и углеродистых сталей составляет не более 0,1 миллиметра в год. Допустимая температура среды может варьироваться в пределах от минус 60 до плюс 300 градусов по Цельсию. При этом плотность жидкости в стальной сварной емкости не должна превышать 1000 кг/куб.м, а ее температура – температуру кипения при рабочем давлении, а также температуру, достигая которой давление паров жидкости не становится выше рабочего давления сосуда.

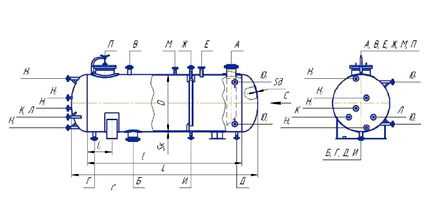

Емкость тип 1 (чертеж)

Аппарат емкостный чертеж

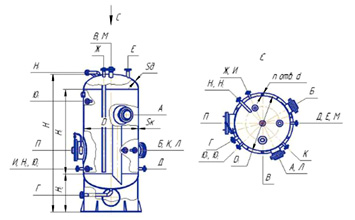

Емкость тип 2 (чертеж)

Аппарат емкостный чертеж







НАЗНАЧЕНИЕ ШТУЦЕРОВ АППАРАТОВ ТИП 1 И 2







Обозначение







Назначение





А Ввод продукта
Б Вывод продукта
В Вывод газа
Г Дренаж
Д Для пропарки
Е Для предохранительного клапана
Ж Для встроенного уровнемера
И Резервный
К Для термометра
Л Для термоэлектрического преобразователя
М Для манометра
Н Для указателя уровня
П Люк-лаз
Ю-1,2 Для камеры уровнемера

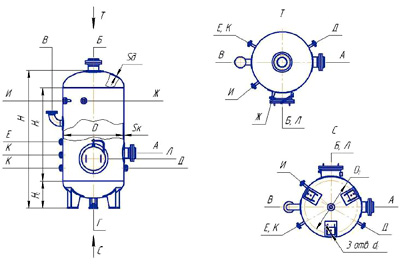

Емкость тип 3 (чертеж)



Аппарат емкостный чертеж



















НАЗНАЧЕНИЕ ШТУЦЕРОВ АППАРАТОВ ТИП 3







Обозначение







Назначение





А Ввод продукта
Б Вывод продукта
В Для предохранительного клапана
Г Дренаж
Д Для пропарки
Е Для термометра
Ж Для термоэлектрического преобразователя
И Для манометра
К Для указателя уровня
Л Люк-лаз



Емкостные аппараты тип 1, 2 и 3 не предназначены для хранения сжиженных углеводородных газов (информацию об изготовлении таких емкостей Вы найдете в разделе Емкости для газа ), на них не могут быть нанесены дополнительные внутренние покрытия. При необходимости, аппараты комплектуются теплообменными устройствами, как внутренними, так и наружными.

Емкости тип 2, исходя из своего вертикального расположения, устанавливаются только в районах, где сейсмичность не превышает 9 баллов по 12-балльной шкале. При необходимости установки стальных сварных емкостей высотой более 10 м, потребуется проведение дополнительных расчетов, подтверждающих устойчивость от воздействия сейсмики.

Вертикальные емкости тип 3 могут быть установлены при условии, если сейсмичность в районе эксплуатации – не более 7 баллов. Существуют требования к высоте устройства, аналогичные требованиям к аппаратам тип 2.

Завод «Ремстроймаш» производит стальные емкостные аппараты в двух климатических исполнениях, согласно ГОСТ 15150:

  • Для эксплуатации в условиях умеренного и холодного климата, маркировка УХЛ1;
  • Для эксплуатации в условиях тропического климата, маркировка Т1.
