Вертикальные аппараты с эллиптическими днищами (ВЭЭ)

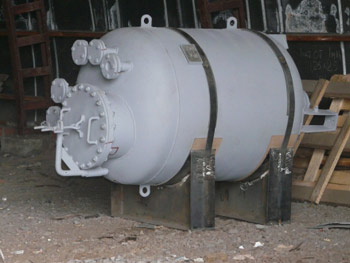

Вертикальные аппараты с эллиптическими днищами (ВЭЭ) фото

Технические характеристики

Давление: до 1,6МПа;

Объем: до 100 куб.м;

Типы аппаратов: вертикальные;

Типы днищ: эллиптические;

Рабочая температура стенок: от -70 до +300 градусов С

Заказать

Для приёма, хранения, выдачи газообразных материалов, жидкостей, взрывоопасных и пожароопасных материалов в химической, нефтегазовой промышленности и в ряде других отраслей рекомендуется использовать вертикальные цельносварные аппараты с встроенным эллиптическим днищем (ВЭЭ). Допускается хранение, транспортировка материала, сырья при рабочем давлении 0,6Мпа, 1,0Мпа, а также 1,6МПА (от 6,0 до 16,0 кгс\см2).

  • Рабочая плотность вещества для хранения не должна превышать значение 1600 кг/м3.
  • Стенки аппарата ВЭЭ должны выдерживать максимальное значение температуры +300С.
  • Допускается применение резервуара в качестве технологического отстойника в производственном цикле работ.
  • Слив материала осуществляется одним из способов — самотёком, или при помощи передавливания сжатого воздуха или инертным/технологическим газом.

Аппарат ВЭЭ на стойках чертеж    Аппарат ВЭЭ на опорах чертеж

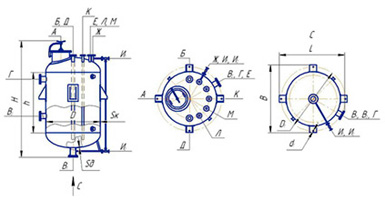

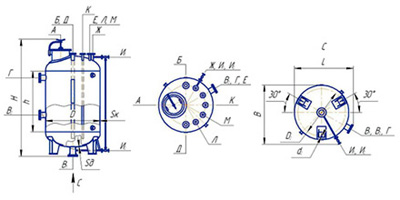

Аппарат ВЭЭ на опорах-стойках (чертеж)                                                                            Аппарат ВЭЭ на опорах-лапах (чертеж)




ТАБЛИЦА ШТУЦЕРОВ ДЛЯ АППАРАТОВ ТИПА ВЭЭ




Обозначение




Назначение



А

Люк-лаз

Б

Вход среды (наполнение)

В, В-1,2

Выход среды

Г

Перелив воды

Д

Труба передавливания

Е

Установка предохранительного клапана

Ж

Установка манометра

И-1,2

Установка колонки указателя уровня трубчатого типа

К

Установка уровнемера типа УБ

Л

Установка термометра

М, М-1,2

Резервный

Н-1,2

Вход теплоносителя

П

Выход теплоносителя

Р

Установка трубного пучка

С

Установка погружного насоса

Т

Выдача среды погружным насосом

У

Вход и выход воздуха (в рубашке)



Скачать опросный лист для заказа ВЭЭ

Особенности конструкции ВЭЭ

Аппарат представлен как цельносварный резервуар, в котором предусмотрены выпуклые эллиптические днища.  Для эффективной эксплуатации ёмкости, в том числе для приёма и передачи сырья, предусмотрены технологические штуцера, которые предназначены для монтажа оборудования на месте. Штуцера, в зависимости от условия эксплуатации и применения могут быть контрольно-измерительные,  сливо-наливные или предохранительные). Кроме этого, предусмотрена конструкция люка, предназначенная для технологического осмотра или текущего ремонта резервуара.

Монтаж производится на опоры-лапы или аналоговые опоры-стойки. Установка и крепление осуществляются к фундаменту или определённому виду грунту, исходя из технических параметров дальнейшей эксплуатации резервуара.  Для выбора опоры для ёмкости, учитывают технологические параметры конкретного резервуара.

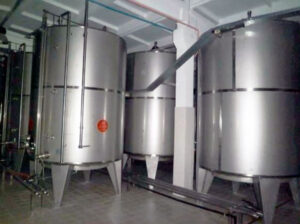

Изготовление резервуаров

Завод «Ремстроймаш» предлагает изготовление ВЭЭ, согласно техническому заданию заказчика. Диапазон измерения ёмкости варьируется от 1,0м3 до 25м3. Технический регламент производства резервуаров типа ВЭЭ определяет применение следующих марок стали Ст3сп5; 16ГС; 09Г2С; 12х18НХ10Т; 10Х17Н13М2Т, 16ГС-6+12Х18Н10Т и 16ГС-6+10Х17Н13М2Т., выбор которых зависит от климатических условий эксплуатации, а также от материалов хранения и переработки. Дополнительные условия и требования для изготовления резервуаров, вы можете получить у консультанта нашей компании.
