Газосепараторы

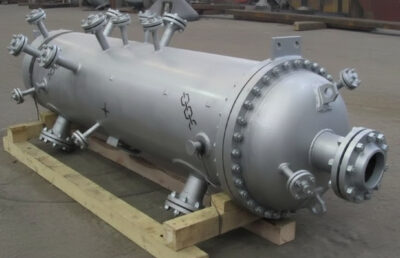

Газосепараторы фото

Технические характеристики

Диаметр аппарата: от 600 до 2000 мм

Условное давление: 0,6; 1,6; 2,5; 4,0 МПа

Температура рабочей среды: от -30 до +100 0 С

Материальное исполнение: 09Г2С-6, 09Г2С-8

Заказать

Немаловажную роль в работе технологических установок по очистке и подготовке газа и нефти играют устройства сепарации газа — газовые сепараторы .

На заводе «Ремстроймаш» налажен выпуск следующих моделей:

  • Два типа первой категории — это газовый сепаратор горизонтальный (ГС) с характеристиками государственной стандартизации 3683-031-00220322-2004. Основная функциональность этого вида газосепаратора предполагает окончательную очистку от жидких компонентов и доведение до сертифицированных стандартов газа в установках предварительного содержания с целью последующей транспортировки, хранению в хранилищах подземного типа, а так же на предприятиях по дальнейшей переработке нефти и газа.
  • Четыре следующих типа — это НГС (сюда же входит газовый сепаратор вертикальный) ТУ 3683-015-00220322-99, используемые для дегазации непенистой нефти и очищения попутного газа. В зависимости от эксплуатационных обстоятельств, по желанию заказчика сепаратор газа НГС может поставляться с устройствами для монтажа термоизоляции.
  • Четыре типа нефтегазосепараторов марки НГСВ (сюда же включается газосепаратор гс) также эксплуатируются для дегазации компонентов нефти и очистки попутной газовой смеси.

Газосепараторные установки сетчатых модификаций типа ГС

Аппараты сетчатые типа ГС функциональным назначением имеют последнюю стадию очистки природных и попутных нефтегазовых компонентов от различного рода конденсатных образований и ингибиторов. Они используются на промышленных производственных линиях с масштабным объемом транспортировки газа, на заводах по переработке газа и нефти.Газосепараторы сетчатые функционируют при рабочей среде от -30 до +100 градусов по Цельсию.




МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ




Исполнение




1




2



Средняя температура наиболее холодной пятидневки, С

минус 40

минус 60

Минимально допустимая температура стенки аппарата, находящегося под давлением, С

минус 40

минус 60

Материал основных деталей

сталь 09Г2С-6 ГОСТ 5520-79

сталь 09Г2С-8 ГОСТ 5520-79

Количество жидкого содержимого, транспортируемого с газом в газосепараторы, допускается не выше 200 кв. см/куб.нм. А отток жидкости из них должен быть не более 20 кв. см/1000 куб. нм газа, с чем вполне справляется сепаратор горизонтальный газовый. Такой лимит находится в пределах рекомендуемого объема содержимого.

На газовый сепаратор цена может зависеть от типа корпуса, который может быть цельносварным или же снабжен фланцевыми разъемами. Выпускаются два основных типа вертикальных цилиндрических устройств, классифицирующиеся по признакам технологичности, функциональности и заявленным производителем характеристикам работы.

Газовый сепаратор можно оборудовать специальными приборами, которые позволяют замерять количество жидкости в нем и количество исходящего газа.

Газосепаратор сетчатый тип 1 (чертеж)
Газосепаратор сетчатый тип 1 (чертеж)
Газосепаратор сетчатый тип 2 (чертеж)
Газосепаратор сетчатый тип 2 (чертеж)




ТАБЛИЦА ШТУЦЕРОВ




Обозначение




Назначение



А

Вход газа в устройство

Б

Выход газа

В

Выход конденсата

Г

Дренаж

Д-1,2

Для камеры уровнемера

Е

Для термометра

Ж

Для термометра сопротивления

З, И

Вход теплоносителя в устройство

К

Для манометра показывающего

Л-1,2

Для отбора давления

М-1,2

Для дифманометра

Н-1,2

Для указателя уровня

П

Люк

Основные параметры газосепараторов

Объем, м3 Давление расчетное, МПа Толщина стенки, мм Диаметр, мм Высота, мм
0,8 2,5/4,0 8/10 600 2200
1,6 1,6/2,5/4,0 8/10/12 800 2500
4,0 1,0/1,6/2,5/4,0 8/10/14/20 1200 3400
8,0 0,6/1,0/1,6/2,5 8/10/12/18 1600 3800
16,0 1,0/1,6 10/14 2000 4500



Скачать опросный лист для заказа газосепараторов

Значимым критерием выбора является полное соответствие эксплуатационных условий степени производительности оборудования. При этом сепаратор газовый горизонтальный должен иметь функциональность в пределах заявленных номинальных значений. Номинальной может быть производительность, определяемая условиями конструкторского бюро, проекты которого использовались для изготовления газосепаратора. Размеры газового сепарационного устройства сетчатого следует принимать с учетом максимально краткосрочных расходов, которые определяются нормативами пульсации в период функциональности скважины. С учетом пульсирующих особенностей в работе скважины иногда возникает необходимость повышения пропускной нагрузки. Это требуется для обеспечения среднесуточной производительности скважины. В тех условиях, когда скважина работает в пульсирующем режиме, но при одном выбросе транспортируется нефть в объеме, превышающем его емкость, стоит выбирать сетчатый сепаратор газовый с учетом этих условий, а не функциональных характеристик самой скважины. Поскольку газосепаратор работает под большим давлением, к нему предъявляются строгие требования при изготовлении и эксплуатации.

Завод«Ремстроймаш» занимается производством газосепараторов различных типов и комплектации по индивидуальным проектам. Завод предлагает газосепаратор купить по выгодной тарификации, с гарантией эксплуатационных заявленных характеристик и надежностью использования оборудования.
