Резервуар РГСП-20 м³

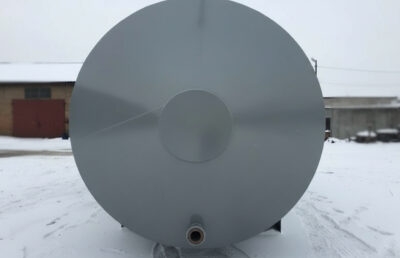

Резервуар РГСП-20 м³ фото

Технические характеристики

Объем: 20 куб.м

Рабочее давление: до 0,07 Мпа

Класс опасности хранимого продукта: 1, 2, 3, 4 по ГОСТ 12.1.007

Ориентировочная цена: 670 000 руб.
*для точного расчета актуальной стоимости Вашего заказа обращайтесь к оператору, цена будет скорректирована!


В парке резервуаров для хранения горюче-смазочных материалов, питьевой и технической воды, других химически неагрессивных жидкостей одно из ведущих мест занимает модель РГСП 20. Это универсальная емкость подземной установки, в которую можно закачивать жидкие вещества плотностью до 1300 кг/м3. Полезный объем резервуара — 20 м3, что определяет использование оборудования на объектах со средним потреблением хранящейся среды.

Технические особенности

Материал изготовления стенок, узлов жесткости, днища и комплектных элементов — сталь Ст3, 09Г2С или 12Х18Н10Т. Сплав марки Ст3 используется для изготовления резервуаров, которые эксплуатируют при температуре не ниже – 40 оС. Если температура в зоне расположения емкости ниже, то выбирают сталь 09Г2С. Нержавеющий металл марки 12Х18Н10Т используют для хранилищ питьевой воды и пищевых жидкостей, химических компонентов умеренной степени агрессивности.

Элементы конструкции

Резервуар РГСП 20 состоит из нескольких частей, соединенных между собой способом и болтовыми крепежами. Корпус сварен из обечайки и конических, эллиптических, или плоских днищ, сформированных из стального листа толщиной 5 мм. В верхней части резервуара установлена шахта с люком диаметром 930 мм. В шахте монтируются трубная обвязка и вентиляционные технологические патрубки.

В качестве дополнительных элементов используют лестницы, приемные патрубки, отводы для откачки содержимого. Для контроля над состоянием среды устанавливают:

  • манометры;
  • датчики уровня;
  • термометры;
  • клапаны;
  • встроенные и наружные насосы.

Устанавливается резервуар в горизонтальном положении на стальные опоры, оборудованные опорой седлового типа. Фиксируется корпус хомутами, прочно притянутыми к основанию. Хомуты опоясывают цилиндр корпуса и прочно удерживают резервуар, исключая риск горизонтального смещения при подвижках грунта и всплытие при подъеме почвенных вод.

Ребра жесткости, идущие по окружности с расчетной периодичностью, защищают корпус от деформации со стороны грунта, риск которой увеличивается по мере откачки жидкости. Расстояние между ребрами жесткости определяется в зависимости от конкретных условий размещения резервуара. Типовые резервуары стальные горизонтальные подземного размещения РГСП 20 производятся в нескольких вариантах исполнения:

  • однообъемные — без внутренних перегородок;
  • разделенные на несколько герметичных секций для хранения разных жидкостей;
  • одностеннные, использующиеся для хранения воды, в качестве дренажных емкостей или мест аварийного слива;
  • двустенные, выпускаются под маркировкой РГСПД-20, используются для хранения ГСМ и других сред повышенной опасности.

В полость между стенками резервуаров типа РГСПД-20 заливают тосол, или закачивают инертный газ, преимущественно азот. С целью контроля над уровнем и давлением заполнителя резервуары комплектуют расширительными баками мембранного типа, манометрами и клапанами.

Технические характеристики:

  • габариты по корпусу — 2400х4750х2600 мм;
  • толщина стенок — 4 и 5 мм;
  • вес — 2100/2550 кг;
  • вес двустенной разновидности 4/4 и 5/4 — 3700/4150 кг;
  • уровень сейсмичной устойчивости — 6 баллов;
  • высота шахты — по ТЗ заказчика;
  • дополнительно оборудование — в зависимости от назначения;
  • срок службы — 20 лет.

Расчетный период эксплуатации рассчитывается с учетом проведения работ по антикоррозионной защите и гидроизоляции в соответствии с кислотно-щелочными и гидрогеологическими особенностями почвы в месте монтажа резервуара.

Антикоррозийная обработка

Наружная поверхность резервуара РГСП 20 всех вариантов исполнения покрывают защитным слоем, не допускающим к стальной поверхности влагу, кислород и химически агрессивные вещества, которые могут находиться в грунте засыпки. Используются разные способы защиты:

  • грунтовка и покраска антикоррозийными эмалями;
  • покрытие битумной мастикой РБМ с резиновым наполнителем;
  • нанесение полиуретанового напыления.

Внутренняя часть обрабатывается составами, разработанными для конкретных видов жидкостей. Это грунты, эмали, эпоксидные и полимерные композиты, оцинковка холодным методом. Если резервуар предназначен для пищевых жидкостей и воды, то на покрытие выдают специальные сертификаты, разрешающие контакт с продуктами.

Особенности монтажа

Устанавливают резервуары в котлованы на заранее обустроенный бетонный фундамент, на котором закреплены штатные ложементы. Крепление осуществляется анкерными болтами, залитыми в бетон. Корпус емкости фиксируется хомутами и стяжками, закрепленными в проушинах опор. Заземление и анодная защита устанавливаются согласно требованиям проектной документации. Наличие этих контуров зависит от типа хранящейся жидкости. Засыпка грунтом выполняется после приваривания шахты и подключения инженерных коммуникаций.

Габаритные размеры и чертеж

Наименование резервуараРГСП
Номинальный объем, м³20
Конструкция торцовых стенокПлоские
Внутреннее давление, МПа0,04
Рабочее давление, МПа0,01-0,07
Температура эксплуатации, ºС-40… 90
Способ размещенияПодземный
Тип днищПлоские
Диаметр, м2,4
Длина, м5,1
Масса, кг1700

Чертеж резервуара РГСП 20
Чертеж РГСП-20 м3
