Вертикальные аппараты с нижним коническим и верхним плоским днищами (ВКП)

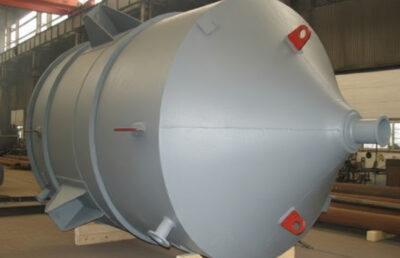

Вертикальные аппараты с нижним коническим и верхним плоским днищами (ВКП) фото

Технические характеристики

Давление: до 1,6МПа;

Объем: до 25 куб.м;

Типы аппаратов: вертикальные;

Типы днищ: нижнее коническое и верхнее плоское;

Рабочая температура стенок: от -70 до +300 градусов С

Заказать

Для эффективной приёмки, выдачи и хранения неопасных, невзрывоопасных и нетоксических веществ, согласно классу опасности  ГОСТ 12.1.007- 7 (Третий или Четвёртый), при этом применяется равное атмосферное давление с присутствием периодического или постоянного охлаждения или подогрева, рекомендуется использовать вертикальные цельносварные резервуары с имеющимся нижним коническим и верхним плоским днищем, типа ВКП.

Аппараты типа ВКП изготавливаются без давления. Допускается применение для хранения, а также приема и выдачи субстанций, относящихся к непожароопасным, невзрывоопасным и нетоксичным (согласно ГОСТ 12.1.004-76, вещества с условными обозначениеми ГЖ, НГ, ТГ, ГВ). Классы опасности таких сред по ГОСТ 12.1.007-76 – 3-й и 4-й. Плотность субстанций не должна превышать 2000 кг/куб.м при атмосферном давлении.

Материальное исполнение определяется в зависимости от требуемой рабочей температуры стенок сосуда:

  • От -20 до +300 градусов по Цельсию – Ст3сп5;
  • От -40 до +300 градусов по Цельсию – 09Г2С-6;
  • От -60 до +300 градусов по Цельсию – 09Г2С-8;
  • От -70 до +300 градусов по Цельсию – 12Х18Н10Т.

Требуемые условия эксплуатации ВКП

Монтаж и процедура эксплуатации резервуара типа ВКП имеет ряд технологических требований и условий:

  • Допустимая рабочая среда — нефтемасла, нефтепродукты, ГСМ, химические вещества, продуктовая группа — масла и пищевые продукты.
  • Рабочая плотность — до 2000 кг\м3.
  • Максимальное рабочее давление – до 0,07Мпа.
  • Рабочее давление в змеевике (если предусмотрено конструкцией) – до 0,6 МПА.
  • Рабочая температура окружающей среды от -60ºС до +50ºС.
  • Вариант размещения – наземный.

Аппарат ВКП предполагает изготовление конструкции емкости, как со змеевиком, так и без такового. Основное предназначение змеевика — охлаждение или подогрев сырья внутри ёмкости. При изготовлении змеевика, учитывают техническое задание заказчика, который указывает технические параметры эксплуатации оборудования для собственного производственного цикла.

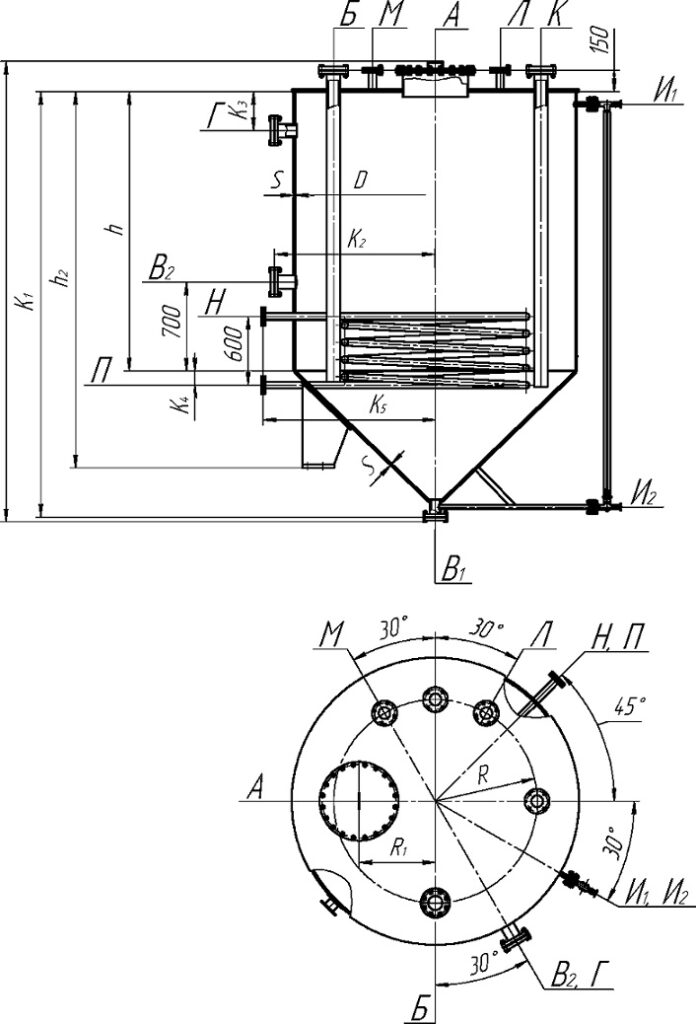

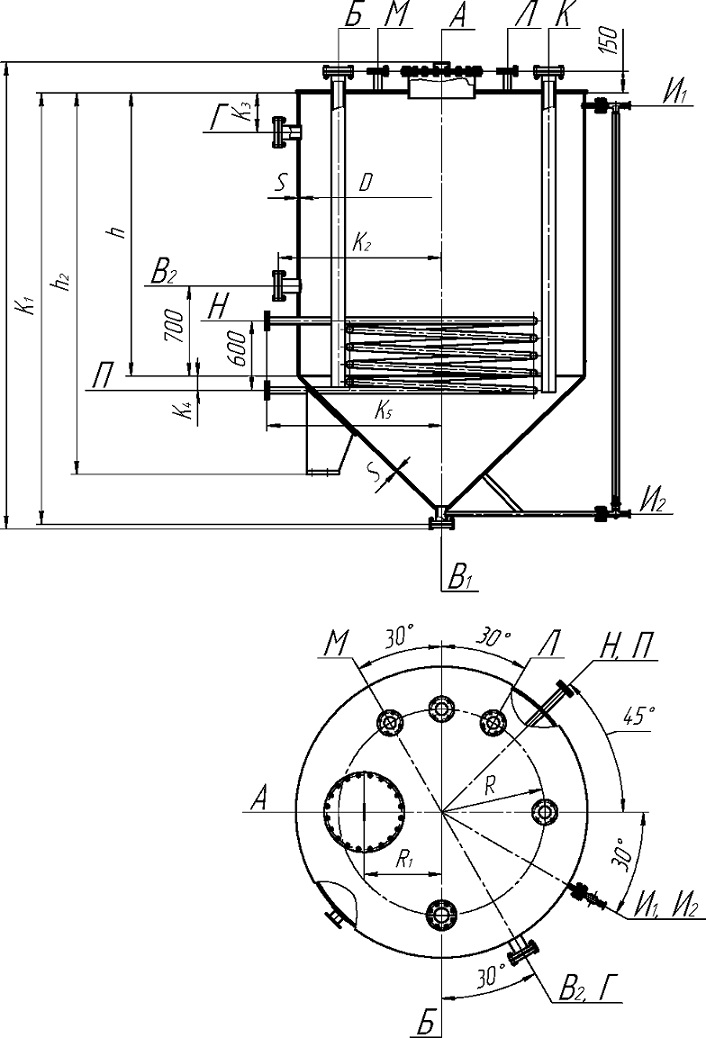

чертеж вкп

Чертеж

Дополнительные особенности эксплуатации ёмкости ВКП

В нижней части ёмкости предусмотрена конструкция слива, которая предполагает выдачу сырья путём самотёком из резервуара. Изготовление конических днищ допускается под углом 60º, 90º и 140º. Система неотбортованных днищ используется в резервуаре, который работает под давлением до 0,07Мпа

Аппараты выпускаются в следующих категориях ёмкостей- 10м3, 16м3, 25м3. По желанию заказчика, при указании нюансов в техническом задании имеется возможность использовать дополнительные элементы и детали ёмкости, которые не противоречат требованиям санитарных норм и регламента ГОСТ.

Условное

обозначение

D h 1<4* R Исполнение на опорах лапах (рис. 2) Исполнение на опорах-стойках (рис. 3) Масса,

кг

Объем,м3 Площадь

поверхно

титеплоо

бмена,м3*

d1 L D2 d2 h2 L1* * Bз* *
мм общая в рабочем состояни (не более) номин. рабочий

(не

более)

ВКП1-1-10 2200 2500 3340 1270 150 200 1200 800 600 2785 35 800 2915 2010 42 2955 2360 2365 2040 22250 10 8,7 2,9
ВКП1-4-10 2120
ВКП1-1-16 2600 3200 3840 1470 250 1400 950 750 3270 42 850 3410 2410 3452 2730 2740 2730 34800 16 14,1 3,5
ВКП1-4-16 2870
ВКП1-1-25 2800 4000 5040 1570 200 300 1500 1000 850 3635 950 3795 2610 4925 2920 2925 3920 55150 25 23
ВКП1-4-25 4020

Заказ аппарата ВКП предполагает детальное изучение технического задания, а также разработку схемы аппарата при помощи КМД.  Процесс производства контролируется собственной службой отдела технического контроля, которая проводит проверку изготовления аппарата на каждом участке. По окончании изготовления  подписывает акт приёма-передачи ёмкости, в соответствии с параметрами, указанными в техническом задании Заказчика.
