Резервуар РГС-100 м3

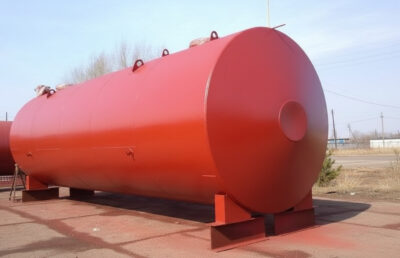

Резервуар РГС-100 м3 фото

Технические характеристики

Объем: 100 куб.м

Рабочее давление: до 0,07 Мпа

Класс опасности хранимого продукта: 1, 2, 3, 4 по ГОСТ 12.1.007

Заказать

Назначение стальных резервуаров РГС-100 м3 хранение светлых и темных нефтепродуктов, технической и питьевой воды, мазута и машинного масла, технических жидкостей, плотность которых не превышает 1 000кг/м3. В зависимости от материала изготовления (стали Ст3пс4 или 092С-8) РГС можно эксплуатировать при температуре внешнего воздуха от -40 или – 60 0С.

Производятся резервуары методом стыковой автоматической сварки из заранее подготовленных обечаек. Швы проверяются ультразвуковыми контроллерами. Днища резервуаров могут быть плоскими (до 20 м3 объема), или коническими (20 – 100 м3). Резервуары усиливаются внутренними ребрами жесткости из стального уголка, исключающими деформацию при внешних воздействиях и увеличении внутреннего давления.

Характеристики емкостей РГС 100

Безопасная эксплуатация резервуаров возможна при внутреннем давлении 0т 0,04 до 0.07 МПа (в газовом пространстве). Устанавливаются резервуары в надземном положении на специально подготовленных бетонных фундаментах. Для этого они снабжены специальными опорами, расположенными в несколько рядов.

Маркируются надземные резервуары буквами РГСН. Они оборудуются лестницами и смотровыми площадками. Производятся с одной или двумя горловинами, фланцами для подсоединения запорной арматуры, вентиляционными устройствами.

Транспортируются резервуары РГС объемом до 50 м3 обычным автомобильным или железнодорожным транспортом. Транспортный диаметр в 2,65 м позволяет перевозить их по дорогам общего назначения.

Резервуары РГСН окрашиваются атмосферостойкими составами, отличающимися высокими антикоррозионными свойствами и стойкостью к ультрафиолету.

Подземные резервуары РСГП монтируются на глубине не более 1,2 м (от верхней точки стенки) и производятся с усиленной антикоррозионной защитой и при установке обрабатываются битумными или полимерными мастиками.

Для подогрева или охлаждения содержимого резервуаров РГС-100 м3 они комплектуются кабельным подогревом, водяной рубашкой или охладителями различного вида.

Чертеж резервуара РГС 100
Чертеж РГС-100 м3

Технические характеристики резервуара горизонтального стального РГСН-100 м³

Наименование параметра РГС-100 (темные нефтепродукты) РГС-100 (светлые нефтепродукты)
Рабочее давление, МПа налив налив
Рабочее давление в подогревателе, МПа 0,4
Рабочая температура, °С От 0 до 90* От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 Минус 40 Минус 40
09Г2С-8 Минус 60 Минус 60
Внутренний диаметр резервуара, Dв, мм 3000 3000
Длина резервуара, L, мм 14400 14030
Расстояние между опорами, L1, мм 5100 5100
Расстояние до опоры, L2, мм 3550 3550
Длина цилиндрической части резервуара, L3, мм 13500 13500
Расстояние до пробки, К, L4, мм 6650
Толщина корпуса резервуара, S/S1, мм 6/12 6/12
Ширина резервуара, В, мм 3440 3000
Ширина опоры, В1, мм 3440 3000
Высота резервуара, Н, мм 4485 4320
Высота резервуара при транспортировке, Н1, мм 3650 3650
Площадь поверхности теплообмена, м2 14
Масса резервуара, кг 7920 7640
Установленный срок службы, лет 10 10
Сейсмичность по 12 балльной шкале, балл Не более 6 Не более 6
Группа резервуаров по ОСТ 26 291-94

Заказ резервуаров

Компания «Ремстроймаш» производит резервуары РГС, РГСН и РГСП всех размерностей в стандартном исполнении по ГОСТ или по спецзаказу, с изменением расположения горловин, их размеров, дополнительной установкой запорной и распределительной арматуры, подогревателями или охладителями.

Заказы на резервуары принимаются на сайте, по телефону, почте или при личном контакте с менеджерами компании. Технические консультации без ограничений. Помощь в оформлении заказа. Доставка и монтаж.
