Горизонтальные аппараты с эллиптическими днищами (ГЭЭ)

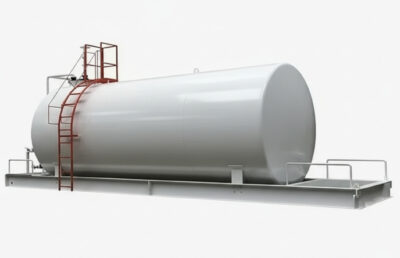

Горизонтальные аппараты с эллиптическими днищами (ГЭЭ) фото

Технические характеристики

Давление: до 1,6 МПа;

Объем: до 100 куб.м;

Типы аппаратов: горизонтальные;

Типы днищ: эллиптические;

Рабочая температура стенок: от -70 до +300 градусов С


Основное предназначение горизонтального цельносварного аппарата с эллиптическим днищем (ГЭЭ) это хранение газообразных материалов, жидкостей под определенным давлением.  Данный вид аппаратов можно применять для хранения жидкостей, которые имеют сильные характеристики коррозионного воздействия.  Условное рабочее давление аппарата разделяется на несколько типов- 0,6Мпа, 1,0Мпа, 1,6МПа. В целом общая плотность хранения жидкости не должна превышать значение в 1600 кг/м3.

Цельносварные аппараты с эллиптическим днищем можно использовать в качестве конечного пункта переработки сырья, или в качестве промежуточного резервуара.  Резервуары можно использовать как место для хранения, так и в качестве технологичного звена переработки сырья.  На основании простейшей технологии монтажа, подключения оборудования, резервуары признаны надёжными и долговечными конструкциями для многих отраслей промышленности.

АППАРАТЫ ТИПА ГЭЭ

Завод «Ремстроймаш» предлагает изготовление горизонтальных аппаратов типа ГЭЭ, которые, в свою очередь, разделяются на два вида, в зависимости от наличия либо отсутствия трубного пучка. Наличие трубного пучка в сосуде такого типа позволяет осуществлять хранение жидкостей и газов с постоянным или периодическим подогревом, либо постоянным или периодическим охлаждением. Условное давление внутри аппарата ГЭЭ с трубным пучком не должно превышать 0,6 МПа (6 кг/куб.см). Условное давление в аппарате ГЭЭ без трубного пучка может быть равным 0,6; 1,0 и 1,6 МПа (6, 10 и 16 кгс/кв.см).

Выдача жидкостей в горизонтальных аппаратах типа ГЭЭ может производиться следующим образом:

  1. самотеком, то есть в отсутствии какого-либо внешнего воздействия на среду;
  2. воздействием на жидкость сжатого воздуха, а также технологического либо инертного газа.

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ
Материальное исполнение выбирается, исходя из требований к рабочей температуре стенок сосуда. Для аппарата ГЭЭ с трубным пучком параметры таковы:

  • От -20 до +300 градусов по Цельсию – СТ3СП5;
  • От -40 до +300 градусов по Цельсию – 08Х22Н6Т и 08Х21Н6М2Т;
  • От -60 до +300 градусов по Цельсию – 09Г2С;
  • От -70 до +300 градусов по Цельсию – 12Х18Н10Т, 10Х17Н13М2Т и 10Х17Н13М3Т.

Выбор стали для аппаратов ГЭЭ без обогрева и внутренних устройств:

  • От -20 до +300 градусов по Цельсию – Ст3сп5;
  • От -40 до +300 градусов по Цельсию – 09Г2С-6;
  • От -60 до +300 градусов по Цельсию – 09Г2С-8;
  • От -70 до +300 градусов по Цельсию – 12Х18Н10Т.

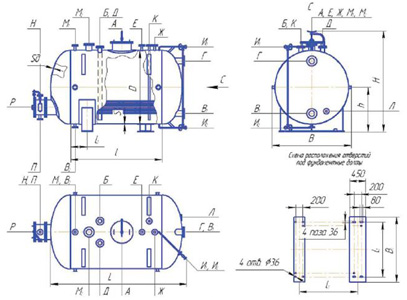

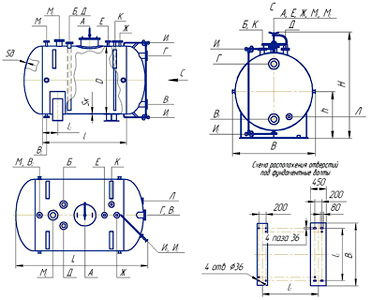

Аппарат ГЭЭ чертежАппарат ГЭЭ с трубным пучком чертеж

Аппарат ГЭЭ (чертеж)                                                                                                                Аппарат ГЭЭ с трубным пучком (чертеж)

Скачать опросный лист для заказа ГЭЭ


ТАБЛИЦА ШТУЦЕРОВ ДЛЯ АППАРАТОВ ТИПА ГЭЭ и ГКК




Обозначение




Назначение



А

Люк-лаз

Б

Вход среды (наполнение)

В, В-1,2

Выход среды

Г

Перелив воды

Д

Труба передавливания

Е

Установка предохранительного клапана

Ж

Установка манометра

И-1,2

Установка колонки указателя уровня трубчатого типа

К

Установка уровнемера типа УБ

Л

Установка термометра

М, М-1,2

Резервный

Н-1,2

Вход теплоносителя

П

Выход теплоносителя

Р

Установка трубного пучка

С

Установка погружного насоса

Т

Выдача среды погружным насосом

У

Вход и выход воздуха (в рубашке)

Условия эксплуатации аппаратов

Сейсмическая нагрузка резервуара рассчитана на 7 баллов по шкале Рихтера, при этом комплексная установка аппарата производится согласно техническому регламенту СНиП II-7-81, который регламентирует порядок строительства объектов в сейсмически опасных зонах.  Монтаж оборудования производится наземным способом, то есть, на опоры-лапы, а также на седловые опоры или аналоговые опоры в виде стойки.  Согласно технологическому регламенту, допускается выпуск горизонтальных цельносварных аппаратов с эллиптическим днищем следующих модификаций

  • 6,3 м3
  • 8 м3
  • 10м3
  • 16 м3
  • 25 м3
  • 40 м3
  • 50 м3
  • 63 м3
  • 80 м3
  • 100 м3

внутренний рабочий диаметр корпуса допускается в диапазоне от 1,6метра до 3,0 метров.

Особенности аппарата ГЭЭ

Отличительной особенностью аппарата ГЭЭЭ от других аналоговых конструкций является наличие двух эллиптических днищ. Корпус резервуара имеет цилиндрическую форму исполнения, цельносварного вида, где предусмотрены люки для приёма и передачи сырья, а также комплекта штуцеров, при помощи которых производится монтаж и подключение резервуара.
