Теплообменники типа «труба в трубе»

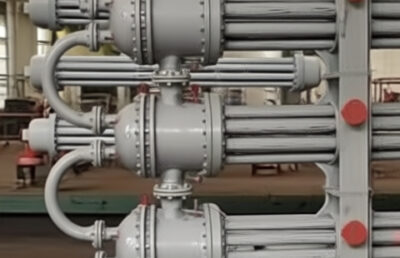

Теплообменники типа «труба в трубе» фото

Технические характеристики

Поверхность теплообмена: от 16,3 м2

Поверхность теплообмена: до 4,45 м2

Материальное исполнение: Ст20, 09Г2С-6, 09Г2С-8, 12Х18Н10Т и др.

Заказать

Принцип работы таких устройств – постоянный контакт теплоносителя (рабочей жидкости) и обрабатываемой жидкости без непосредственного контакта. Теплоноситель может или нагреваться, или охлаждаться, поэтому устройства имеют широкое применение как в производстве продуктов питания (молоко, вино), так и в перерабатывающей промышленности (нефтегазовая сфера, химическая отрасль).

Производственное объединение Ремстроймаш предлагает изготовление теплообменников такого типа любых размеров и форм, для разных сфер деятельности и производства.

Особенности теплообменных систем «труба в трубе»

В стандартном исполнении теплообменник представляет собой две трубы разных диаметров, помещенных друг в друга, но  количество и габариты трубных элементов могут отличаться: они определяются  требуемой производительностью устройства в целом.

Конструктивно такое оборудование представляет собой  несколько прямолинейных труб разного диаметра с разноуровневым  расположением друг относительно друга или внутри. Внутренние трубы имеют меньший диаметр, при наличии нескольких таких элементов они последовательно соединяются переходными каналами в полуокружность. Наружные трубы обеспечивают продукту свободное перемещение внутри, по секции.

Такая система отличается надежностью и проста в эксплуатации:

  • Предусмотрена компенсация возможных термальных деформаций
  • Не требуется увеличенная прочность разъемных соединений (фланцев)
  • Упрощается техническое обслуживание агрегата.

Существенная разница в диаметрах труб и продольное размещение обеспечивает большой межстеночный промежуток для перемещения теплоносителя – постоянный противоток с использованием пара, нагретой воды или специальных рассолов в охлажденном состоянии обеспечивает необходимую обработку жидкого продукта.

Технические характеристика агрегатов различаются в зависимости от области использования и производственных требований к технологическим процессам на предприятии. Главный фактор для расчета проекта теплообменника – параметры обмена тепловыми параметрами обрабатываемой среды и рабочей жидкости. Это позволяет учитывать физические свойства теплоносителя для расчета агрегата.

Расчет и производство устройства должны проводить профессионалы, поскольку должен быть учтен целый ряд факторов:

  • уровень потерь тепла
  • тепловая и технологическая схемы
  • сопутствующие факторы
  • необходимый расход рабочей среды
  • начальные и  конечные показатели температуры
  • тепловые нагрузки
  • баланс работоспособности всей схемы
  • возможное агрессивное воздействие рабочей и обрабатываемой среды (токсичность, химические свойства) на конструкцию агрегата.

Теплообменники типа труба в трубе чертеж

Чертеж теплообменника

Теплообменники от Ремстроймаш

 Современное производственное оборудование и собственное конструкторское бюро завода позволяют провести точный расчет и изготовление теплообменников «труба в трубе» любых габаритов, конструкции и назначения. Мы обеспечиваем продукцией производства пищевой, химической, газовой и нефтеперерабатывающей промышленности.

Мы предлагаем:

  • Детальную проработку любого проекта
  • Своевременное выполнение заказа
  • Гарантию на каждое изделие
  • Необходимую документацию
  • Адекватную стоимость продукции.

Качество каждого теплообменника мы проверяем в собственной лаборатории: изделия получают сертификат качества (соответствия) и соответствуют существующим требованиям безопасности.
