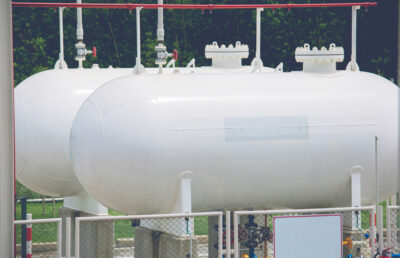

Одностенные емкости для СУГ
Технические характеристики
Объем аппарата: от 2 до 100 куб.м
Типы днищ: эллиптические
Типы корпуса: одностенные
Способы размещения аппарата: наземные, подземные
Давление: до 1,6 Мпа
В резервуарах СУГ хранят, а также используют их для содержания и поставки компонентов сжиженного газа с углеводородными элементами. К таким относится сжиженный газ пропан, такого же формата бутан, а также их смеси. Сжиженные углеводородные газы получают из нефтяного газа — сопутствующий продукт нефтедобычи. Этот вид топлива может применяться при отоплении домов, заправки автомобилей, а также на нефтехимическом производстве.
Для хранения и транспортировки используются специальные емкости. По способу исполнения они могут быть одностенными и двустенными. Одностенные варианты являются более популярными и доступными по цене. При их изготовлении мы используем марки прочной низколегированной или углеродистой стали.
Одностенные емкости для СУГ могут использоваться в следующих случаях:
- газоперерабатывающие и нефтеперерабатывающие предприятия;
- населенные пункты, использующие СУГ для отопления;
- морские портовые базы;
- железнодорожные вокзалы;
- промышленные предприятия;
- общественные организации;
- газозаправочные станции.
К материалам, используемым для изготовления одностенных емкостей для сжиженного углеводородного газа, предъявляются повышенные требования. Они должны быть устойчивыми к коррозии, долговечными и обладать определенными механическими свойствами. С наружной стороны продукцию, как правило, покрывают гидроизоляционным материалом. Чаще всего для изготовления емкостей для СУГ используется сталь марки 09Г2С. Она отвечает всем требованиям к материалам, используемых для изготовления резервуаров для хранения сжиженного углеводорода.
Одностенные изделия могут хранить газ при температуре воздуха от -60 до +50˚C. Если температура выходит за рамки этого диапазона, потребуется установить дополнительное оборудование. Все изделия для хранения СУГ в обязательном порядке должны проходить государственную экспертизу, во избежание случаев, когда их эксплуатация может быть опасной для жизни и здоровья людей, а также для окружающей среды.
Основные параметры резервуаров
Наименование параметра или характеристики | Значение по типам или исполнениям | |||||
---|---|---|---|---|---|---|
СУГ1600-1,6-10-П1 1600-1,6-10-Н1 | СУГ1600-1,6-20-П1 1600-1,6-20-Н1 | СУГ1600-1,6-10-П2 | СУГ1600-1,6-10-Н2 | СУГ1600-1,6-20-П2 | СУГ1600-1,6-20-Н2 | |
Среда рабочая | Газы углеводородные сжиженные по ГОСТ Р 52087-2003 | |||||
Давление, МПа (кгс/см²): | ||||||
— рабочее, не более | 1,6 (16) | |||||
— расчетное, не более | 1,8 (18) | |||||
— пробное | 2,4 (24) | |||||
Давление в межстенном пространстве, МПа (кгс/см²): | ||||||
— рабочее, не более | — | 0,05 (0,5) | ||||
— расчетное, не более | — | 1,3 (13) | ||||
— пробное | — | 1,65 (16,5) | ||||
Температура рабочая, °С* | От минус 40 до плюс 45 | |||||
Вместимость: | ||||||
— номинальная | 10 | 20 | 10 | 20 | ||
— действительная | 10,2 | 20,4 | 10,2 | 20,4 | ||
— полезная (при коэффициенте заполнения 85%) | 8,67 | 17,3 | 8,67 | 17,3 | ||
Габаритные размеры, мм, не более: | ||||||
— длина | 4260 | 8260 | 4350 | 8350 | ||
— ширина | 2010 | 2010 | 2210 | 2210 | ||
— высота | 2900 | 2900 | 3300 | 2910 | 3300 | 2910 |
Внутренний диаметр, мм: | ||||||
— внутреннего сосуда | 1600 | 1600 | 1600 | 1600 | ||
— наружного сосуда | — | — | 2000 | 2000 | ||
Масса сосуда, кг, не более | 3900 | 7300 | 7500 | 7350 | 13000 | 13000 |
Срок службы, лет | 20 |
Наземное хранение сжиженного углеводородного газа
Основная характеристика резервуара для сжиженного газа — внутренний объем. Например, чтобы использовать газгольдер, объем которого не более пяти кубических метров, не нужно регистрировать его в Ростехнадзоре. Это очень удобно для частного сектора. Немалую роль играет и давление. По этой характеристике резервуары для СУГ делятся на:
- газгольдеры с низким давлением;
- газгольдеры с высоким давлением.
Чтобы подобные ёмкости для хранения были максимально безопасными, их делают из низколегированной стали, которая имеет в своем составе марганец и кремний. Это обеспечивает максимальное качество сварных швов, а также надёжность конструкции.
Несмотря на использование достаточно толстых стальных листов (до 6 мм), газгольдеры могут быть как одностенными, так и двустенными. В последнем случае наружная стенка призвана защищать газгольдер от внешних механических повреждений, а внутренняя, в свою очередь, находится под давлением.
Выделяют также горизонтальные и вертикальные наземные газгольдеры. У первых большая площадь испарения, и их значительно проще устанавливать, так как можно просто положить на пол.
Чертежи наземных емкостей
Схема наземного резервуара

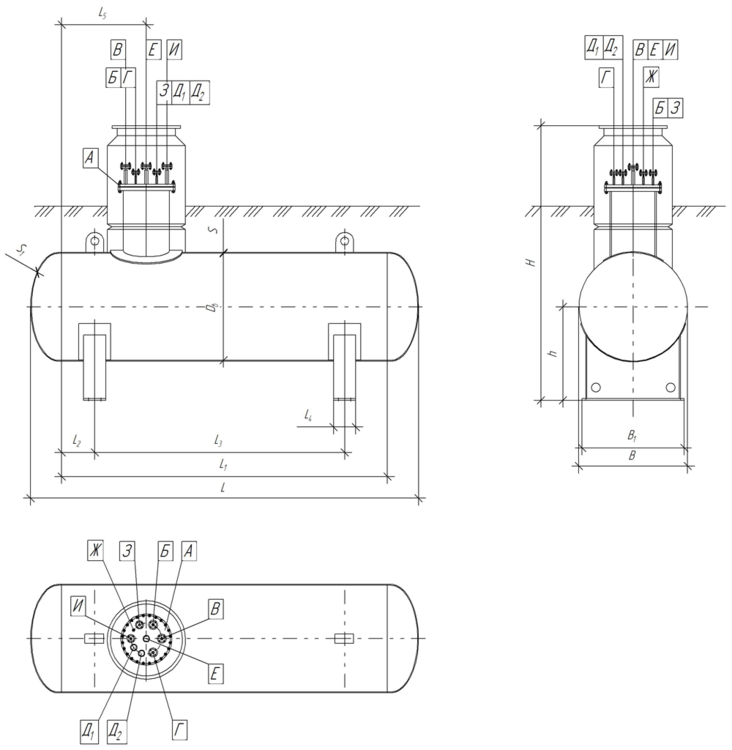

Схема подземного резервуара
Почему стоит заказать резервуары для СУГ в компании «Ремстроймаш»:
- Мы выполняем заказы на производство промышленного оборудования с 1968 года!
- Вся продукция проходит сертификацию по стандартам ТАможенного Союза, а также соответствует международным сертификатами серии ISO.
- Мы дорожим своей репутацией и клиентами, поэтому гарантируем качество каждой произведенной нами единицы оборудования.
- У нас функционирует собственная лаборатория по контролю качества на всех этапах производства.
- за годы работы мы выстроили отличную службу логистики. Мы можем быстро доставить товар в любую точку РФ, СНГ и на дальнее зарубежье.
Заказ одностенных емкостей для СУГ в компании «Ремстроймаш» — это гарантия получения по-настоящему качественного и надежного оборудования!
