Запорная арматура — устройство и принцип действия

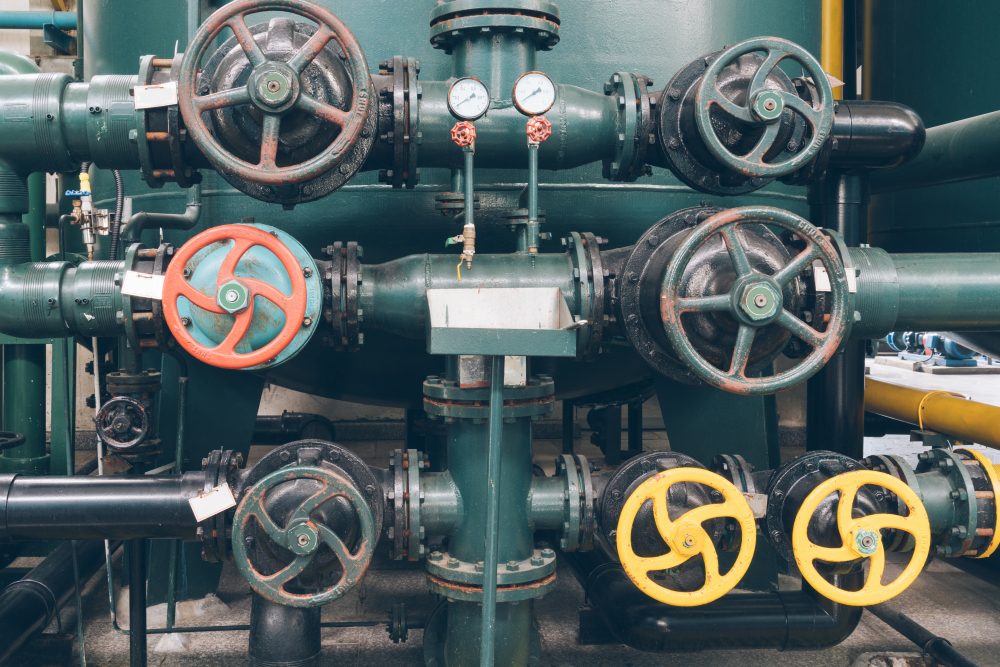

Для управления потоками жидкостей и газов в трубопроводных системах, их линий и участков используются специальные устройства, называемые запорно-регулирующей арматурой. Данный вид трубопроводной арматуры предназначен для полного перекрытия или регулировки напора потока среды, управлением других технологический процессов, к которым относят:
- давление жидкости;
- напор;
- температуру;
- объем транспортируемого вещества.
Для каждого отдельно взятого трубопровода используется тот или иной вид арматуры. Например, устройство запорной арматуры трубопровода отличается от устройств, устанавливаемых на водных магистралях и системах перекачки агрессивных веществ.
В зависимости от места назначения и принципа действия запорной арматуры, устройства представлены в различных исполнениях.
Запорные краны
Предназначены для обслуживания участков на любых трубопроводах. Такие устройства монтируются фланцевыми или муфтовыми соединениями. При необходимости допустимо приваривать патрубки кранов к трубопроводу. Существуют две разновидности запорных кранов — пробковые и шаровые. Учитывая состояние рабочей среды, применяют различные типы кранов.
Пробковые муфтовые. Выполнены из чугуна, предназначены для эксплуатации на газовых трубопроводах. Максимальная температура рабочей среды не может превышать 50 °С. Запорная арматура монтируется в любом положении.
Пробковые сальниковые муфтовые. Также изготовлены из чугуна. Область применения – водные и нефтяные магистрали с допустимой температурой жидкости не более 100 °С. Внутренняя конструкция предусматривает наличие сальника, набитого резиновым материалом либо пенькой.
Фланцевые шаровые краны. Материалом данной запорной арматуры служит чугун или сталь. Максимальная температура эксплуатации стальных кранов – от +40 до +70 °С. Чугунные изделия допускают эксплуатацию при температуре до 100 °С.
Запорные заслонки
Устройство и работа запорной арматуры трубопровода данного типа отличается от кранов тем, что запорный элемент имеет вид диска, который вращается вокруг своей оси. Ось диска расположена перпендикулярно либо под определенным углом к направлению потока рабочей среды.
Запорные заслонки нашли свое применение на трубопроводах больших диаметров при невысоких давлениях среды. Для управления заслонками могут использоваться:
- гидропривод;
- электропривод;
- ручная работа.
Материалом корпуса заслонки обычно выступает чугун, а поворотный диск выполнен из стали. Устройства монтируют на трубопровод путем врезки с применением сварки либо фланцевого соединения.
Устройство запорной арматуры газопровода должно соответствовать условиям применения и характеристиками рабочей среды, таким как:
- величина потери давления в открытом состоянии;
- особенности эксплуатации магистралей низкого давления;
- эргономичность, простота эксплуатации и ремонта;
- быстрота открытия/закрытия.

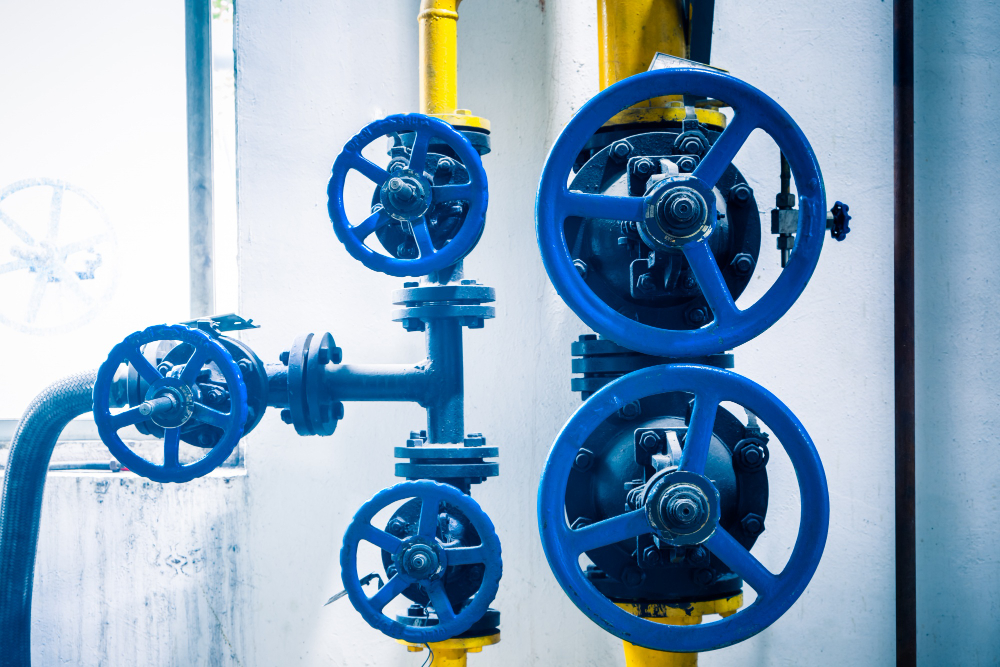

Запорные задвижки
Запорные задвижки – это трубопроводная арматура, предназначенная для периодического перекрытия потока рабочей среды. Изготавливаются из чугуна, стали (включая нержавеющую), сплавов цветных металлов. В зависимости от химической составляющей среды используются задвижки из того или иного материала.
Принцип работы данной запорной арматуры обуславливает разделение их на два вида:
- клиновые;
- параллельные.
Первые оснащены затвором в виде клина и неподвижным шпинделем.
Запорные задвижки практичны и эффективны для управления потоком среды на всех типах трубопровода – нефтяном, газовом, водопроводном.
Современные устройства оснащены электроприводом, благодаря которому можно быстро менять состояние заглушки и (или) частично блокировать поток.
Запорная арматура для агрессивных сред
Управление и регулировка потоками агрессивных сред производится с применением специальной запорной арматуры для агрессивных сред. В данном случае учитывается надежность устройств, их герметичность и время безостановочной работы.
Такими достоинствами обладают латунные запорные вентили, материал которых устойчив к большинству агрессивных сред, а трение сведено к минимуму благодаря герметичным соединениям золотника и седла.
Для магистралей с достаточно высокой температурой среды наибольшее распространение получили сильфонные запорные вентили, безупречно работающие при температуре до 350 °С. Также их применение оправдано возможностью обеспечить повышенную герметичность соединений и предупредить утечку рабочей среды в атмосферу.
Трубопроводы, которые перекачивают вещества с высокой химической активностью, в некоторых случаях оснащаются фланцевыми фарфоровыми вентилями во избежание корродирования материала. В роли антикоррозийного покрытия здесь выступает специальная глазурь, нанесенная на внешнюю часть корпуса. Для тех же случаев применяются и диафрагмовые вентили с резиновым защитным покрытием, мембрана которых выполнена из фторопласта, резины или ПВХ.
